LA PROJECTION
CHAUX-CHANVRE / TERRE-CHANVRE

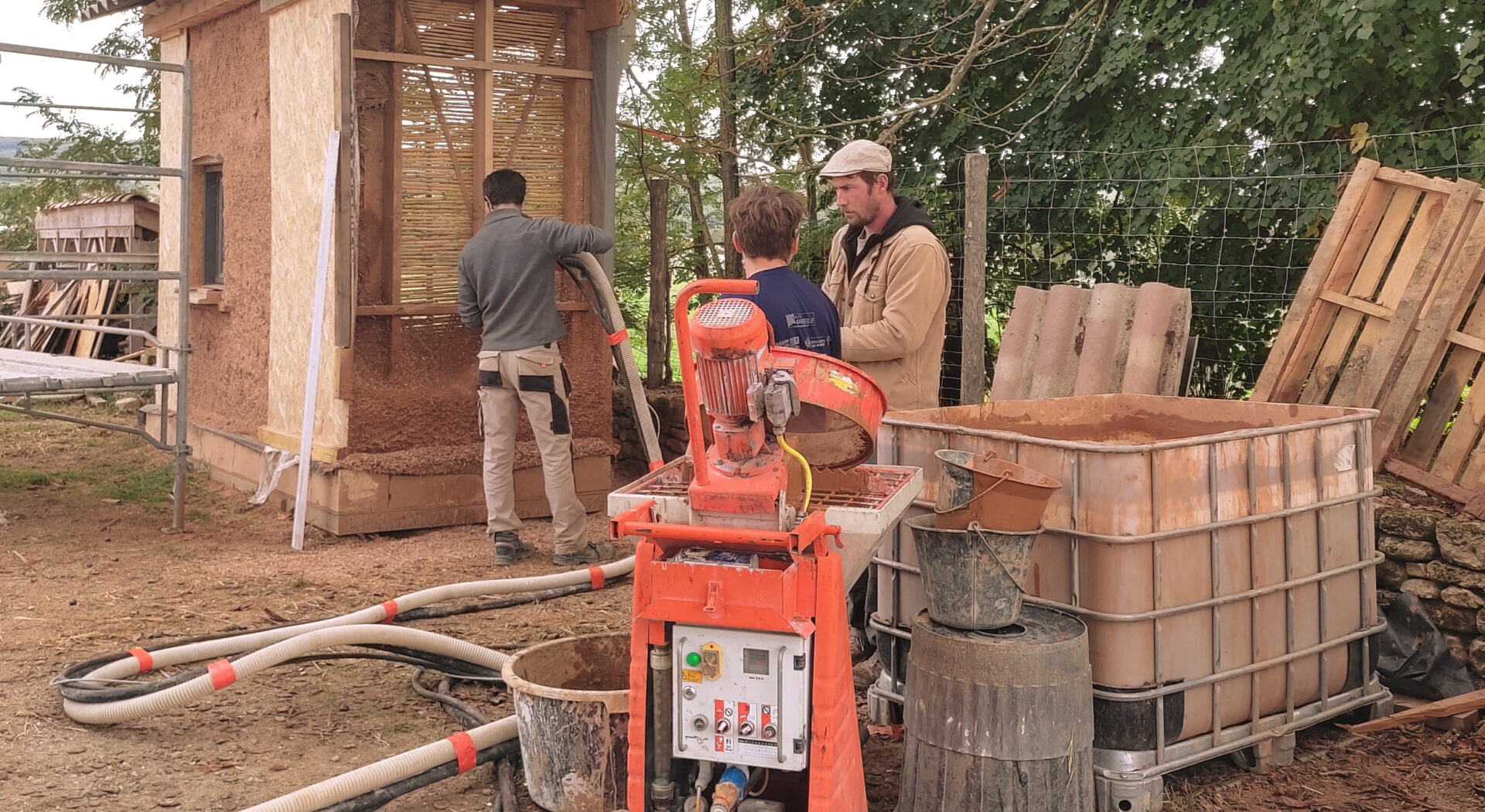

Cette technique constructive permet d’obtenir un isolant non structurel. Elle s’applique en remplissage par projection mécanique. Le mélange est composé du liant argile mélangé à l’eau (qui forme la barbotine) et de chènevotte (granulats microporeux de chanvre). La projection est réalisée avec ou sans ossature bois. Le mélange s’applique en une seule passe selon l’épaisseur désirée, de 3 à 40 cm. Le matériau peut être projeté sur différentes parois : sol, mur, toiture. Cette technique fonctionne aussi bien en rénovation du bâti ancien – elle permet de suivre les irrégularités des façades – que pour la construction neuve. La projection chaux-chanvre (ou terre-chanvre) nécessite l’installation de plusieurs machines reliées entre elles : la projeteuse à plâtre, la cardeuse et la lance projeteuse. Les réglages d’intensité d’envoi de matière se font à la buse. Il est possible de projeter uniquement la barbotine et l’air pour la phase d’accroche (trois tuyaux extérieurs), puis d’actionner le tuyau central qui correspond à l’envoi de la chènevotte par la cardeuse.
GESTION ENVIRONNEMENTALE / DÉVELOPPEMENT DURABLE
Négatif | Manutention lourde - Équipement coûteux |
---|---|
Positif | Lors de la projection, une quantité du mélange projeté (entre 10 à 20%) devient une perte en tombant au sol ou lors de la mise à niveau de la surface du mur avec la règle de maçon. Cependant, elle peut être recyclée dans un compost ou encore réutilisée dans un terre chanvre banché - Forte intensité sociale |
FICHE TECHNIQUE
Projection terre-chanvre
« Procédé mécanisé de projection de mélanges allégés »
Caractéristiques | LA TERRE : il est intéressant de caractériser la terre lors de la
réalisation de la barbotine. Il faut la tamiser afin d’obtenir une
granulométrie ne dépassant pas 0-2. Son taux d’argile doit
également être vérifié. Plusieurs tests peuvent être réalisés :
- le test sensoriel permet de percevoir les grains au toucher ; - le test olfactif est utilisé afin de vérifier si la terre est végétale ou minérale ; - le test du verre teste quant à lui la cohésion de la terre en versant un verre de barbotine de 20cl sur une surface plane. Si la flaque crée un cercle de 20cm de diamètre, alors la barbotine remplit le rôle de liant attendu. LA CHÈNEVOTTE : Ce mélange possède de nombreuses qualités : confort thermique hivernal et estival, migration de la vapeur d’eau et traitement de l’étanchéité à l’air, adaptabilité aux parois par un contact direct avec le support grâce à la projection sans création de pont thermique, possibilité d’ajout de tout type de finition perspirante. La chènevotte dite « homologuée » pour la construction présente moins de poussières et de particules fines que la litière animale. Cette dernière est déconseillée pour la projection. Mais pourtant bien utilisée et acceptée dans le milieu du BTP. |
---|---|
Techniques |

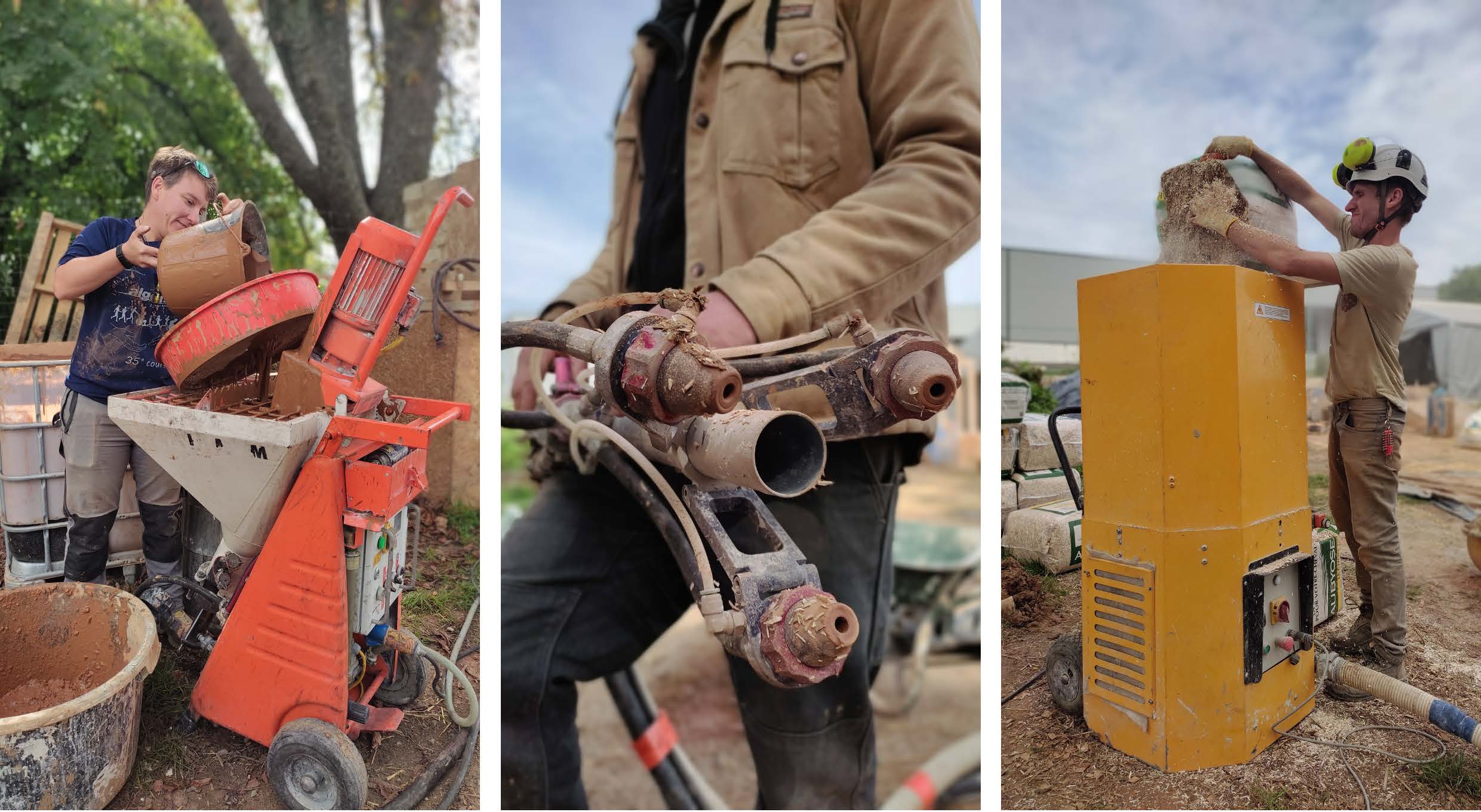

Un effectif de trois personnes est nécessaire pour la projection du
mélange :

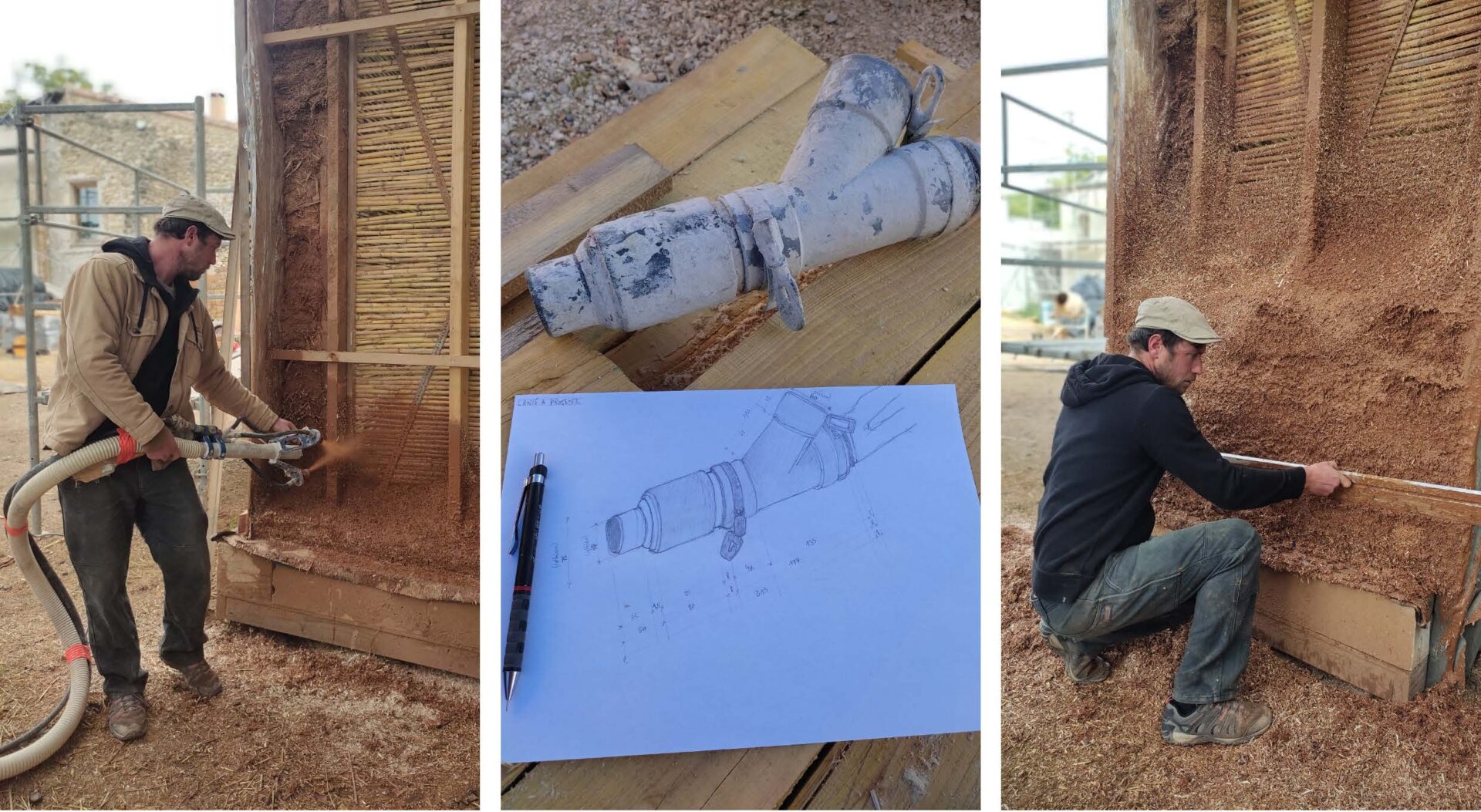

- une personne déverse la chènevotte dans la cardeuse (mettre un masque à cause des poussières) - une autre régule la vitesse de projection à la machine projection terre (associée au compresseur à air) et insère de la barbotine dans la machine - une dernière occupe le poste de la lance à projeter à trois buses. Il faut appliquer tout d’abord une couche de barbotine (de type gobetis) sur l’ossature bois afin de créer une couche d’accroche. La projection est réalisée de bas en haut. Il faut veiller à créer une couche bien horizontale et à remonter dans les coins au fur et à mesure. Son épaisseur est de 30 cm dans ce cas-ci. Utiliser la règle de maçon pour obtenir l’épaisseur souhaitée. Il est possible de récupérer l’isolant tombé. |
Matériels | marteau, visseuse, agrafeuse, règle de maçon, lance à projeter,
compresseur associé à une projeteuse à plâtre-terre-chaux,
cardeuse à ouate de cellulose-chanvre, malaxeur, barbotine (terre
de Villard + eau), chanvre (sac de 200L de chènevotte ou litière
animale)
|
Équipements | casque anti-bruit, masque de protection respiratoire, chaussures de sécurité |
